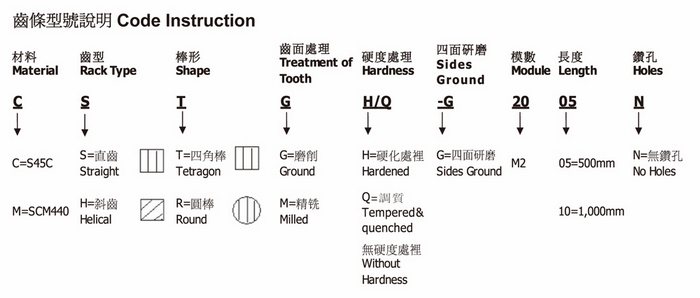

齿条型号说明品牌品号对照表

时间：2016-06-15 17:13

条提供多种型号，齿条种类有直齿齿条、斜齿齿条，针对不同规格订做，从原本齿条加工到符合国际规格的齿条供应商。更提供齿条标准规格品给客户选购。

目前可以做到模数0.5~模数14 ，同时也有CP规格齿条和DP规格齿条，齿条材料广泛，不同钢材皆可制作，最常用为S45C中碳钢、SCM绿十字钢、SCM440红十字钢、SUS不锈钢，还有塑胶材料等。

齿条精密等级含高阶的DIN 5~到普遍通用DIN 10，提供齿条高周波、研磨、染黑、喷砂、调质、渗碳、磷酸盐、钻孔等不同需求

齿条材质表 Cross reference of material designations

德国 Germany	日本 Japan	美国 USA	中国 China
DIN	JIS	AIS/SAE	GB
C45	-	1045	45
16MNCr5	-	5115	18CrMn
42CrMo4V	SCM 440 (H)	4140	42CrMo
X90CrM oV18	SUS 440B	440B	9Cr18 oV

产品目录 Product Catalog

型号 Code	材料 Material	齿条齿型 Type	棒型 Shape	模数 Module	齿面处理 Treatment	硬度处理 Hardness	精度等级 Grade DIN	页码 Page
CSTGH	S45C	直齿齿条 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10, 12	研磨 Ground	热处理 With H	6h25	1
CSTM	S45C	直齿齿条 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精铣 Milled	无 Without	8e27	2
CSTMQ	S45C	直齿齿条 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精铣 Milled	调质 With Q	8e27	3
CSTMH	S45C	直齿齿条 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精铣 Milled	热处理 With H	10e27	4
CHTGH	S45C	斜齿齿条 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10, 12	研磨 Ground	热处理 With H	6h25	5
CHTM	S45C	斜齿齿条 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	研磨 Ground	无 Without	8e27	6
CHTMQ	S45C	斜齿齿条 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精铣 Milled	调质 With Q	8e27	7
CHTMH	S45C	斜齿齿条 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精铣 Milled	热处理 With H	10e27	8
CSRMQ	S45C	直齿齿条 Straight	圆棒 Round	1,1.5,2,2.5 3,4,5	精铣 Milled	调质 With Q	8e27	9
CSRMH	S45C	直齿齿条 Straight	圆棒 Round	1,1.5,2,2.5 3,4,5	精铣 Milled	热处理 With H	10e27	10
MSTGH	SCM440	直齿齿条 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	研磨 Ground	热处理 With H	6h25	11
MSTMQ	SCM440	直齿齿条 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精铣 Milled	调质 With Q	8e27	12
MSTMH	SCM440	直齿齿条 Straight	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精铣 Milled	热处理 With H	10e27	13
MHTGH	SCM440	斜齿齿条 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	研磨 Ground	热处理 With H	6h25	14
MHTMQ	SCM440	斜齿齿条 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精铣 Milled	调质 With Q	8e27	15
MHTMH	SCM440	斜齿齿条 Helical	四角棒 Tetragon	1,1.5, 2, 3, 4 5, 6, 8, 10	精铣 Milled	热处理 With H	10e27	16
MSRMQ	SCM440	直齿齿条 Straight	圆棒 Round	1,1.5,2,2.5 3,4,5	精铣 Milled	调质 With Q	8e27	17
MSRMH	SCM440	直齿齿条 Straight	圆棒 Round	1,1.5,2,2.5 3,4,5	精铣 Milled	热处理 With H	10e27	18

各品牌品号对照表-DIN6研磨级斜齿齿条

ATLANTA/亚特兰大	GUDEL	WMH亨利安	YYC/原亿昌	Type/齿条齿型	Module/模数	Length/长度
29.20.105	246023	143-020-410	CHTGH 020 10	Helical /斜齿	2	1,000 mm
29.20.205	246024	*	CHTGH 020 20	Helical /斜齿	2	2,000 mm
29.30.105	246043	143-030-410	CHTGH 030 10	Helical /斜齿	3	1,000 mm
29.40.105	246053	143-040-410	CHTGH 040 10	Helical /斜齿	4	1,000 mm
29.40.205	246054	143-040-420	CHTGH 040 20	Helical /斜齿	4	2,000 mm
29.50.055	246062	143-050-405	CHTGH 050 05	Helical /斜齿	5	500 mm
29.50.105	246063	143-050-410	CHTGH 050 10	Helical /斜齿	5	1,000 mm
29.50.205	246064	143-050-420	CHTGH 050 20	Helical /斜齿	5	2,000 mm
29.60.055	246072	143-060-405	CHTGH 060 05	Helical /斜齿	6	500 mm
29.60.105	246050	143-060-410	CHTGH 060 10	Helical /斜齿	6	1,000 mm
29.60.205	246074	143-060-420	CHTGH 060 20	Helical /斜齿	6	2,000 mm
29.80.055	246050	143-080-405	CHTGH 080 05	Helical /斜齿	8	480 mm
29.80.105	246083	143-080-410	CHTGH 080 10	Helical /斜齿	8	960 mm
29.10.105	246093	143-100-410	CHTGH 100 10	Helical /斜齿	10	1,000 mm
